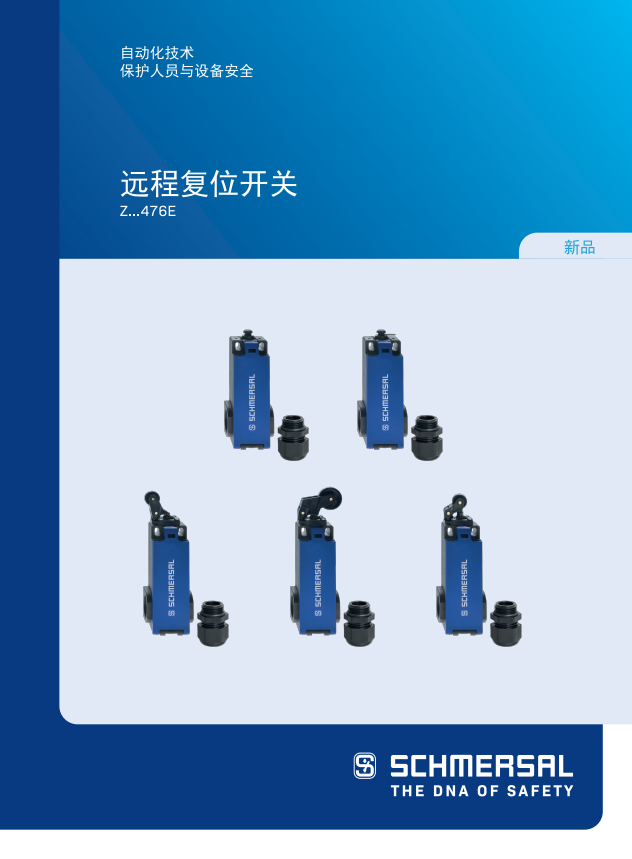

Z...476E

  • 电磁控制远程复位/手动复位
  • 热塑外壳
  • 开关功能锁定
  • 用于连接导线的螺钉和夹式端子
  • 低操动力和短触点阈值
  • 磁性切换动作
  • 操动头可按4个方向间隔90°旋转并重新安装



应用领域

符合EN / IEC 60947-5-1,GB 14048.5标准的低压电气开关,适用于确认与监测移动部件及可横向移动或可旋转的防护设备位置,可用于所有工业环境。符合EN 81-20,EN 81-50标准的电梯部件设备安全规范,可作为安全部件应用于电梯行业。



设计与功能

Z...476E是一种开关功能锁定的位置开关,其特点是开关行程短、操动力小、开关位置锁定。此外,该位置开关与其他产品的不同之处还在于,它可以通过电磁控制方式执行远程复位功能。因此,它特别适用于无机房电梯或难以触及复位的应用场合(如限速器)。另外,该位置开关可以搭配多种操动头使用,实现不同功能。操动头可以按90°方向安装,提供更强的使用便利性。限位开关配有符合EN ISO 13849-1标准要求的双断点速动型强制断开常闭触点,符合安全要求。



产品优势

  • 磁扣动作,双稳态
  • 左、右、底部三面电缆入口 3 x M20 x 1.5
  • 远程磁铁电压 230 VAC和 24 VDC
  • 磁铁开关接通时间:ED = 3%; tmax = 2 秒
  • 防护等级 IP65
  • 带/不带远程复位的闭锁开关
  • 操动力 3 N
  • 操动行程距离 0.5 毫米
  • 尺寸 96 (108) x 32 (41) x 33.2 毫米
